CN
EN服務(wù)
熱線電話
18928438849
新版GB 31241-2022《便攜式電子產(chǎn)品用鋰離子電池和電池組 安全技術(shù)規(guī)范》（以下簡(jiǎn)稱“新版標(biāo)準(zhǔn)”）已于2022年12月29日發(fā)布，將于2024年1月1日起實(shí)施并替代GB 31241-2014（以下簡(jiǎn)稱“舊版標(biāo)準(zhǔn)”）。相比于舊版標(biāo)準(zhǔn)，新版標(biāo)準(zhǔn)主要包含了如下重要更新：
| 1.術(shù)語(yǔ)和定義 | |
| 修改、增加內(nèi)容 | 章節(jié) |
| 修改了部分術(shù)語(yǔ)和定義 | 3.1 鋰離子電池 3.2 銀離子電池組 3.11 充電上限電壓 3.23 上限充電溫度 3.25 上限放電溫度 |
增加了部分術(shù)語(yǔ)和定義
| 3.7 標(biāo)稱電壓 3.9 額定能量 3.10 參考試驗(yàn)電流 3.13充電限制電壓 3.14 放電終止電壓 3.24 下限充電溫度 3.26 下限放電溫度 3.27 可允許的最高電池表面溫度 |
| 刪除了部分術(shù)語(yǔ)和定義 | 泄氣、破裂 |
| 2.試驗(yàn)條件 | |||
章節(jié) | 修改、增加內(nèi)容 | ||
| 4.5 測(cè)試用充放電程序 | 4.5.1 測(cè)試用充電程序 | 由舊版標(biāo)準(zhǔn)的“按照制造商規(guī)定的方法”更新為在無(wú)法獲得制造商規(guī)定的方法時(shí)，可以采用“02IA恒流充電至充電限制電壓，改為恒壓充電至充電電流小于或等于0.02IA，停止充電”的具體方法。 | |
| 4.5.2 測(cè)試用放電程字 | 由舊版標(biāo)準(zhǔn)的“按照制造商規(guī)定的電流進(jìn)行恒流放電至放電截止電壓”更新為“以推薦放電電流進(jìn)行恒流放電至放電終止電壓” | ||
| 4.7 型式試驗(yàn) | 4.7.3 樣品容量測(cè)試 | 增加了電池組樣品容量測(cè)試的要求，否則不能作為型式試驗(yàn)的典形樣品。 | |
4.7.4樣品預(yù)處理
| 自身帶有保護(hù)電路的電池組，除了需要兩個(gè)充放電完整循環(huán)的預(yù)外理外。還增加了靜電放電預(yù)外理的要求(第8章的樣品不做靜電放電預(yù)處理) | ||
| 4.7.5 標(biāo)識(shí)要求 | 電池型式試驗(yàn) | 刪除了“常溫外部短路”項(xiàng)目 | |
| 電池組型式試驗(yàn) | 將“靜電放電”移至“樣品預(yù)處理”中 | ||
| 保護(hù)電路型式試驗(yàn) | 刪除了“耐高壓”項(xiàng)目 | ||
| 一致性型式試驗(yàn) | 增加了具體的試驗(yàn)項(xiàng)目“單級(jí)電池過(guò)充保護(hù)”和“單級(jí)電池過(guò)放保護(hù)” | ||
| 3.一般安全要求 | ||
章節(jié) | 修改、增加內(nèi)容 | |
| 5.2 安全工作參數(shù) | 增加了“放電終止電壓”，“下限充電溫度”、“下限放電溫度”必選項(xiàng)的參數(shù)，以及“可允許的最高電池表面溫度”可選的參數(shù)。需要特別注意“放電終止電壓”和“放電截止電壓”的定義差異 | |

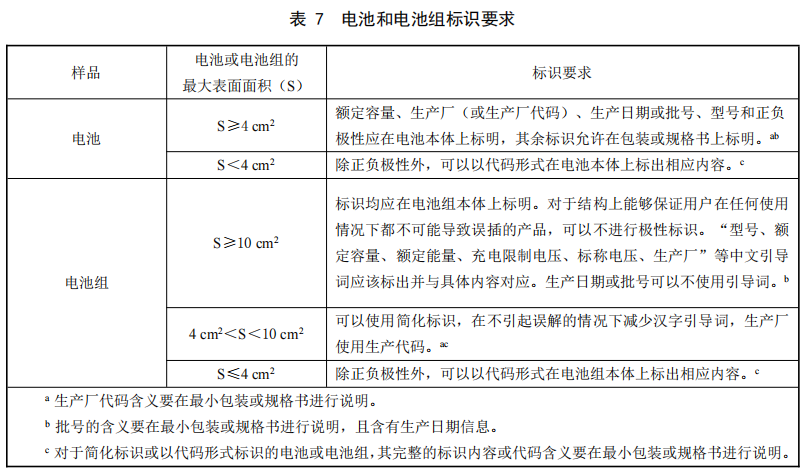

| 5.3 標(biāo)識(shí)和警示說(shuō)明 | 5.3.1標(biāo)識(shí)要求 | 標(biāo)識(shí)中增加了“額定能量”、“標(biāo)稱電壓”、“生產(chǎn)廠家”、“生產(chǎn)日期或批號(hào)”的內(nèi)容: 刪除了:“制造商或商標(biāo)”的內(nèi)容: 根據(jù)樣品最大表面的面積不同。有不同的標(biāo)識(shí)要求，如下: |

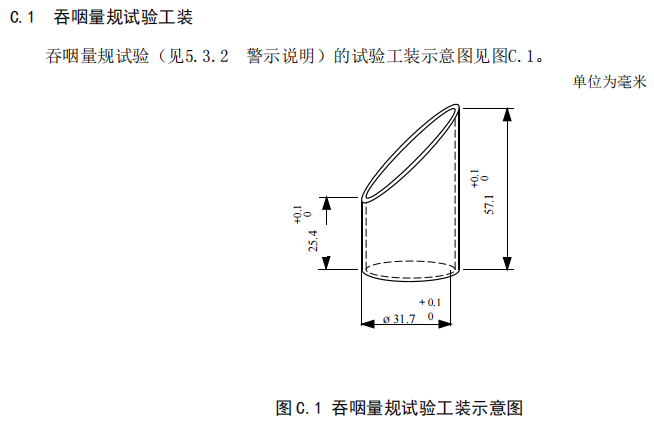

| 5.3.2警示說(shuō)明 | 增加了能放入吞咽量規(guī)的用戶可更換型電池組的警示說(shuō)明要求 | |
| 4、測(cè)試方法的差異 | |
章節(jié) | 修改、增加內(nèi)容 |
6.1 高溫外部短路 | 測(cè)試溫度由舊版標(biāo)準(zhǔn)的“55℃±5℃“更新為新版標(biāo)準(zhǔn)的 57℃±4℃，并刪除了“最高溫度不超過(guò)150℃”的要求。 |

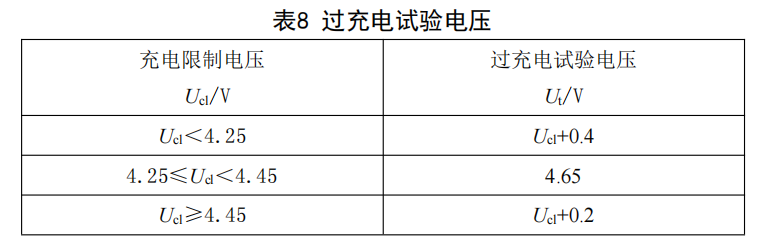

6.2 過(guò)充電 | 試驗(yàn)電流由舊板標(biāo)準(zhǔn)的 “3CA及制造商推薦充電電流的3倍中較大值”更新為新版標(biāo)準(zhǔn)的“最大充電電流”。試驗(yàn)電壓由“按照不同的正極材料體系區(qū)分”更新為“按照充電限制電壓的不同來(lái)區(qū)分。如下表所示: |
6.3 強(qiáng)制放電
| 放完電的電池。由1CA電流反向充電90min，更新為參考IEC62133-2:2017的測(cè)試方法，以1ItA電流反向充電至負(fù)的充申上限電壓。時(shí)間持續(xù) 90min. |
7.1 低氣壓(電池) | 與舊版標(biāo)準(zhǔn)相比。增加了具體方法按照 GB/T 2423.21中的相關(guān)條款的要求 |
7.2 溫度循環(huán)(電池) | 試臉高溫由 75℃土2℃更新為72℃土2℃:增加了具體方法按照GB/T 2423.22中的相關(guān)條款的要求。 |
7.3振動(dòng)(電池) | 與舊版標(biāo)準(zhǔn)相比，增加了具體方法按照GB/T2423.10中的相關(guān)條款的要求。 |
7.4 加速度沖擊(電池) | 與舊版標(biāo)準(zhǔn)相比。增加了具體方法按照 GB/T2423.5中的相關(guān)條款的要求。 |

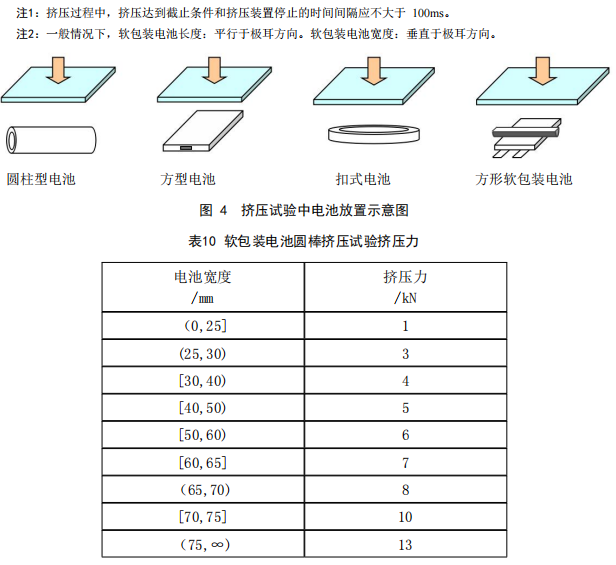

| 明確了擠壓速度為0.1mm/s，停止試臉的條件由“壓力達(dá)到最大值”更新為“壓力達(dá)到最大值或電池的電壓下降三分之一”，對(duì)于長(zhǎng)度不小于 25mm的軟包裝電池，增加了放置鋼制半圓柱的要求，且擠壓力根據(jù)電池寬度的不同而不同。如下: | |
8.1 低氣壓(電池組) 8.2溫度循環(huán)(電池組) 8.3 振動(dòng)(電池組) | 刪除了試驗(yàn)后進(jìn)行一次充放電循環(huán)的要求，更新為僅在進(jìn)行完 8.1、8.2、8.3、8.4 四項(xiàng)連續(xù)性試驗(yàn)進(jìn)行一次放電充電循環(huán)。 |

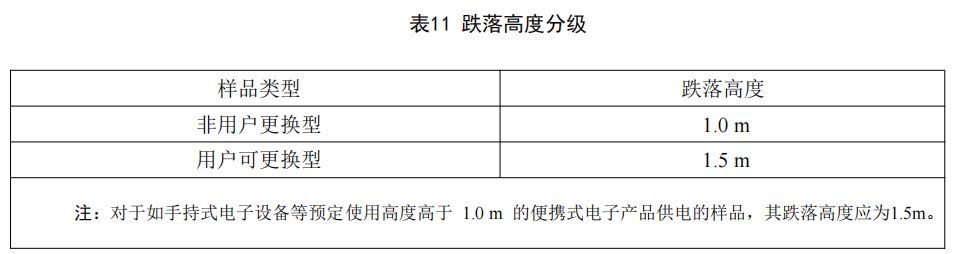

| 8.5 跌落(電池組) | 跌落高度的分級(jí)由按照容量區(qū)分，更新為是否為用戶可更換型區(qū)分，如下: |
| 8.9 阻燃要求 | 增加了可燃性試驗(yàn)方法(附錄F)的要求;刪除了絕緣材料的要求;增加了其他封裝材料的要求:刪除了非用戶更換型電池組外殼不低于V-2級(jí)材料的要求，外殼均要求不低于V-1級(jí)材料或通過(guò)附錄F。 |
| 9.2 過(guò)壓充電 | 過(guò)壓充電電壓“(n*6.0)V“更新為“當(dāng)n=1時(shí)，試驗(yàn)電壓為6V.當(dāng)n≥2時(shí)。試驗(yàn)電壓為(n*5.0)V |
| 9.3 過(guò)流充電 | 增加備注“1”對(duì)于未設(shè)計(jì)過(guò)流充電保護(hù)的電池組。試驗(yàn)時(shí)以1.5倍的最大充電流代替 1.5倍的過(guò)流充電保護(hù)電流，增加備注“2”當(dāng)過(guò)流充電保護(hù)電流值是一個(gè)區(qū)間值時(shí)，試驗(yàn)時(shí)以區(qū)問(wèn)值上限代替1.5倍的過(guò)流充電保護(hù)電流。 |
| 9.5 過(guò)流放電 | 增加備注“當(dāng)過(guò)流放電保護(hù)電流值是一個(gè)區(qū)間值時(shí)，試檢時(shí)以區(qū)間值上限代替1.5倍的過(guò)流放電保護(hù)電流” |
| 9.7 反向充電 | 充滿電的電池組，由推薦充電電流反向充電90min，更新為以推薦充電電流反向充電至負(fù)的充電上限電壓，時(shí)間持續(xù) 90min。 |
| 10.2過(guò)充電保護(hù) | 增加備注“當(dāng)過(guò)流充電保護(hù)值是一個(gè)區(qū)間值”，試驗(yàn)時(shí)以區(qū)間值上限代替 1.5倍的過(guò)流充電保護(hù)電流。 |
| 10.4 過(guò)流放電 | 增加備注“當(dāng)過(guò)流放電保護(hù)電流值是一個(gè)區(qū)間值” 試驗(yàn)時(shí)以區(qū)間值上限代替 1.5倍的過(guò)流放電保護(hù)電流。 |
| 11.5 充放電溫度控制 | 更新了溫度超出制造商規(guī)定的范圍時(shí)的具體測(cè)試方法，刪除了單一溫度故障條件下的要求。 |

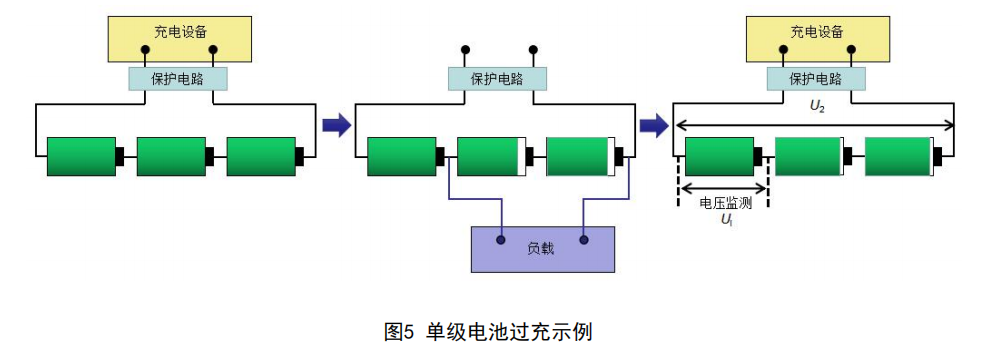

| 12.2.1 單級(jí)電池過(guò)充保護(hù) | 增加了多級(jí)串聯(lián)的電池或電池組的單級(jí)電池過(guò)充保護(hù)具體測(cè)試方法。如下: |

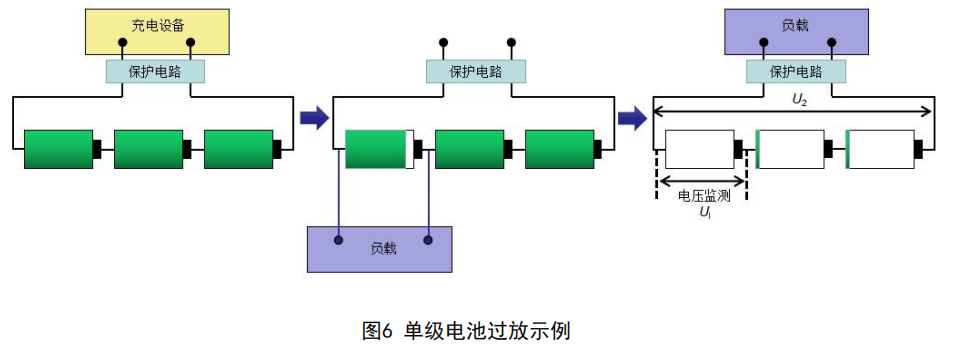

| 12.2.2 單級(jí)電池過(guò)放保護(hù) | 增加了多級(jí)串聯(lián)的電池或電油組的單級(jí)電池過(guò)放保護(hù)具體測(cè)試方法。如下: |
